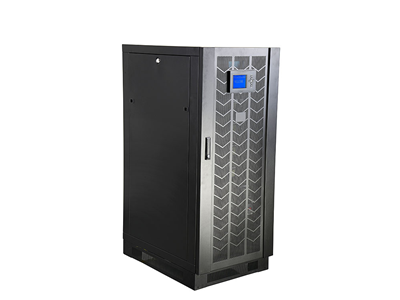

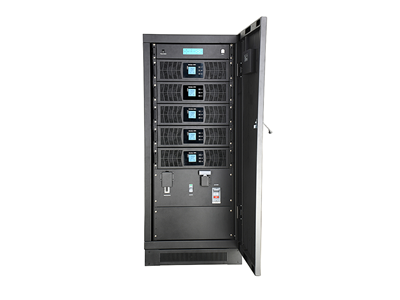

本公司的CNM332系列为三进三出UPS,产品采用模块化设计与N+X并联冗余技术,产品容量覆盖20KVA到300KVA之间的各个功率段,方便用户灵活配置与逐步投资。该系列UPS几乎可以完全解决所有的电源问题,如断电,市电高压,市电低压,电压瞬间跌落,减幅震荡,高压脉冲,电压波动,浪涌电压,谐波失真,杂波干扰,频率波动等电源问题。
型号 |
90kVA |
150kVA |
300kVA |
|||
容量 |
UPS机柜 |
27~81KW |
27~135KW |
27~270KW |
||
模块 |
30KVA/27KW |
|||||
输入 |
输入方式 |
三相四线+接地 |
||||
额定电压 |
380/400V/415VAC |
|||||
电压范围 |
208~478VAC |
|||||
频率范围 |
40~70Hz |
|||||
功率因数 |
≥0.99 |
|||||
旁路范围 |
旁路保护电压上限:+15%(可选+5%、+10%、+25%) |
|||||
旁路保护电压下限:-45%(可选-20%、-30%) |
||||||
旁路频率保护范围:±10% |
||||||
输入电流谐波 |
≤3% (100%非线性负载) |
|||||
输出 |
输出方式 |
三相四线+接地 |
||||
额定电压 |
380/400V/415VAC |
|||||
功率因数 |
0.9 |
|||||
电压精度 |
±2% |
|||||
输出频率 |
市电模式 |
与输入同步;当市电频率超出最大±10%(可设置±1%、±2%、±4%、±5%)时,输出频率50×(±0.2)Hz |
||||
电池模式 |
(50/60±0.2%)Hz |
|||||
负载峰值比 |
3:01 |
|||||
切换时间 |
市电模式转旁路模式: 0ms(跟踪);市电模式转电池模式:0ms |
|||||
过载能力 |
负载≤110%,60min,≤125%,维持10min,≤150%维持1min,≥150% 立即关机 |
|||||
输出电压失真 |
≤2% 线性负载 |
|||||
≤5% 非线性负载 |
||||||
效率 |
正常模式≥92% |
|||||
通讯界面 |
UPS机柜 |
RS232、RS485、2个Intelligent Slot (智能卡插槽)、干接点 |
||||
电池 |
电池电压 |
±192V\±204V\±216V\±228V\±240V DC; (32节、34节、36节、38节、40节可选) |
||||
充电电流 |
UPS机柜 |
45Amax |
75Amax |
150Amax |
||
功率模块 |
15Amax |
|||||
工作环境 |
工作温度 |
0℃~40℃ |
||||
相对湿度 |
0~95% 不结露 |
|||||
储藏温度 |
-25℃~55℃ |
|||||
海拔高度 |
< 1500m |
|||||
物理特性 |
外观尺寸 W×D×H |
UPS机柜 |
600*840*1400 |
600*840*1400 |
600*1100*2000 |
|
(mm) |
功率模块 |
443*580*131 |
||||
重 量 |
UPS机柜 |
157 |
169 |
306 |
||
(Kg) |
功率模块 |
33 |
||||
执行标准 |
CE,EN/IEC 62040-2,EN/IEC 62040-1-1,YD/T1095-2008 |
