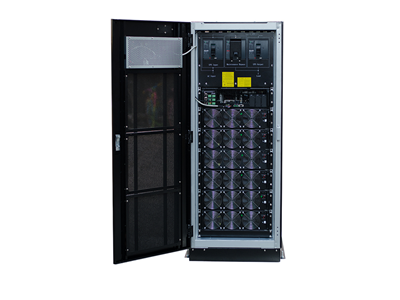

CNM330系列模块化UPS电源
CNM330系列模块化UPS电源的系统结构极具弹性，功率模块的设计概念是在系统运行时可随意移除和安装而不影响系统的运行及输出，使投资规划实现“随需扩展”，让用户随业务发展实现“动态成长”，既满足了后期设备的随需扩展，又降低了初期购置成本，用户在预计UPS容量时，时常会出现低估或者高预计等情况，CNM330系列模块化电源有效解决以上问题，帮助用户在未来发展方向尚不明确的情况下分阶段进行建设和投资。用户负载需要增加时，只需根据规划阶段性的增加功率模块。
应用领域
主要参数
详细参数表
|
型号 |
CNM330 30-400KVA |
|
容量 |
30-400KVA |
输入参数
|
输入电压 |
380V/400V/415VCA（南美可选208V） |
|
输出频率范围 |
50Hz/60Hz |
|
输入功率因数 |
满载＞0.99.半截＞0.98 |
|
THDi |
THDi＜0.3% |
|
软启动时间 |
5~30s可设 |
|
输入电压范围 |
228-437Vac |
|
频率范围 |
40-70Hz |
电池
|
电池电压 |
±240VDC(标准），12V电池30-40pcs可选 |
|
充电电压精度 |
±1% |
|
直流纹波电压 |
±1% |
旁路
|
旁路输入电压 |
380/400/415VAC三相四线 |
|
旁路电压范围 |
默认值：-20%-+15%，-40%，-30%，-10%-+10% 其他范围有软件设定 |
|
旁路过载能力 |
135%长时间运行，150%＜负载＜180% 大于1小时，负载＞1000%100ms |
输出参数
|
逆变输出电压 |
380/400/415VAC三相四线 |
|
输出电压精度 |
±0.5%（平衡负载），±1%（非平衡负载） |
|
THDV |
THD＜1%（线性），THD＜3%（非线性） |
|
输出功因 |
1.0（KW=KVA) |
|
稳态电压精度 |
±1% |
|
输出电流量最大峰值比 |
3∶1 |
|
输出过载能力 |
110%1h, 125%10mins, 150%1mins, ＞150%200ms |
|
转换时间 |
0ms |
系统
|
频率 |
50Hz/60Hz（可设） |
|
市电频率跟踪范围 |
±2Hz（默认值），可调范围（+/-0.5Hz-3Hz)按0.5的整数倍调节 |
|
防护等级 |
IP20 |
|
通信接口 |
RS232.RS485，干接点，SNMP卡，EPO |
|
系统效率 |
效率＞96%带载50%以上，效率＞95%带载25%以上 |
|
工作温度 |
0-40℃ |
|
储藏温度 |
-25℃-70℃（不含电池） |
|
湿度 |
0-95%（非冷凝） |
|
噪音（db) |
55-62db，随负载可调节 |
重量及尺寸
|
重量（KG） |
3个功率模块 机柜 |
175KG |
|
6个功率模块 机柜 |
360KG |
|
|
10个功率模块 机柜 |
600KG |
|
|
模块：PM20 |
20KW功率模块：33KG |
|
|
模块：PM30 |
30KW功率模块：35KG |
|
|
模块：PM40 |
40KW功率模块：38KG |
|
|
尺寸（W*D*H/mm |
3个功率模块 机柜 |
600×900×1150 |
|
6个功率模块 机柜 |
600×900×1550 |
|
|
10个功率模块 机柜 |
900×900×2000 |
|
|
功率模块 |
440×650×132（3U)(20KVA/30KVA/40KVA) |
